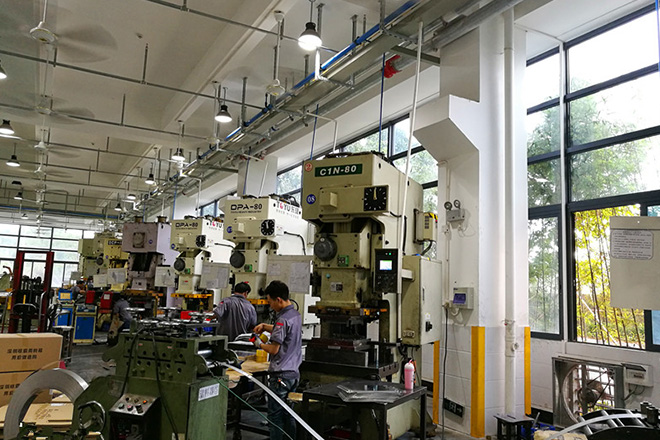

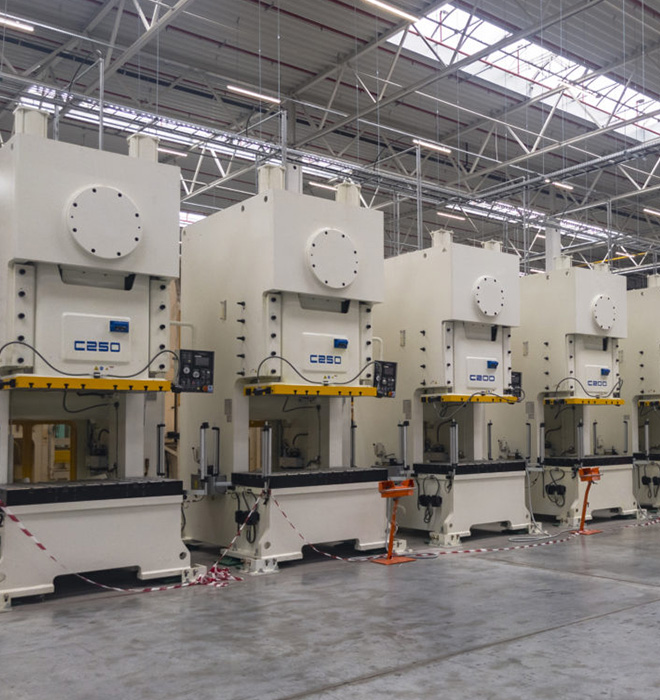

Tecnologias avançadas premium para prensa de chapa metálica podem criar e manipular rapidamente peças complexas de prensa de chapa metálica. Temos ferramentas para prensas de 15 a 400 toneladas internamente, de acordo com ISO, nossas operações de fabricação de ferramentas e matrizes mantêm tolerâncias até +/- 0,025mm.

Tipos de prensa de chapa metálica Die

1. Único molde de perfuração de chapa metálica

Um único soco e matriz de chapa metálica normalmente fazem furos em uma peça ou a apagam.

As matrizes simples da prensa da chapa metálica que formam igualmente comumente as formas básicas assim como realizam operações de entalhe e lancing.

A perfuração simples de chapas metálicas e matrizes exigem que um operador de prensa carregue e descarregue peças e material da peça antes e depois de cada ciclo de prensa.

2. Compund Sheet Metal Press Die

Uma matriz composta em branco produz uma peça ao mesmo tempo na mesma estação. Na maioria dos casos esta operação.
perfura um furo ou furos para baixo, enquanto a peça fica em branco. Isso permite que lesmas desses buracos caiam através da matriz.
Este método deixa a peça na matriz, exigindo alguns meios de remoção da peça.
Eles podem funcionar continuamente com um alimentador, desde que você possa remover a peça em tempo hábil.

As vantagens de uma matriz composta incluem:

Espaço mínimo na prensa
Todas as rebarbas em uma direção
Precisão superior entre furos e bordas de corte
Construção mais econômica do que uma matriz progressiva

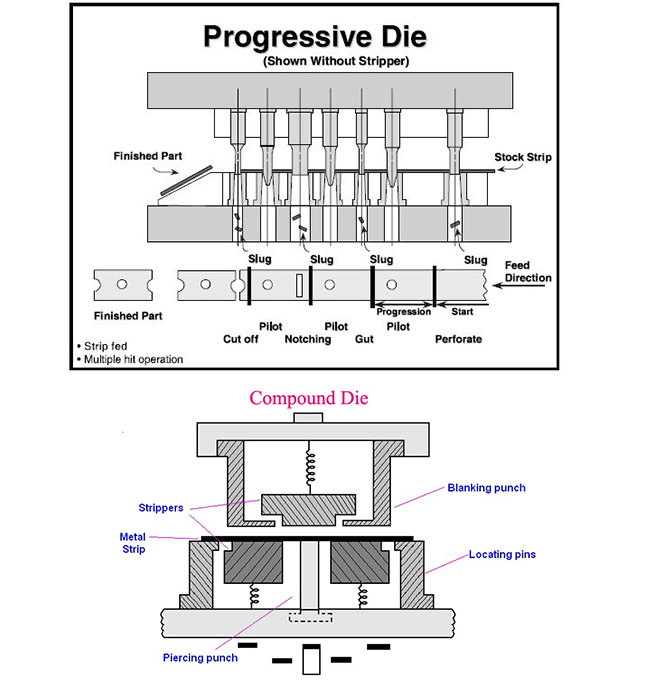

3. Prensa de chapa progressiva Die

As matrizes progressivas são uma maneira eficaz de converter o estoque bruto da bobina em um produto acabado com manuseio mínimo. Como material alimenta-se de estação em estação na matriz, trabalha progressivamente em uma peça concluída. As mortes progressivas geralmente vão da direita para a esquerda. O material da peça alimenta uma progressão para cada ciclo de prensa. As primeiras estações normalmente perfuram furos que servem como pilotos para localizar a faixa de estoque em estações posteriores.

Como funciona um punch de chapa metálica e um conjunto de matrizes?

O perfurador de chapa metálica é feito através de uma prensa de perfuração, alterando a forma do metal, formando e cortando-o. Quando o metal passa por uma prensa, ele é cortado em formas predeterminadas.

Broca de chapa metálica para usar um processo de conformação a frio que faz uso de matrizes e prensa de chapa metálica formando para transformar chapa metálica em diferentes formas.

Existem vários componentes para uma matriz para definir. Estes incluem placa de perfuração, guia, bloco de ajuste, perfuração em branco, perfuração, placa de stripper, piloto, dados em branco.

Às vezes, as operações de conjuntos de matrizes não estão limitadas a um dado específico. Algumas matrizes podem usar vários tipos de operação, incluindo:

○ Dobra & nbsp; ○ Planking ○ Broaching ○ Extrusão

○ Formação a frio ○ Perfilagem ○ Hidroformagem

○ Perfuração ○ Moeda ○ Operações compostas

○ Curling ○ Cortar ○ Desenho ○ Barbear

○ Slagging ○ Aparar

Contacte-nos

Aplicação da prensa de chapa metálica Die

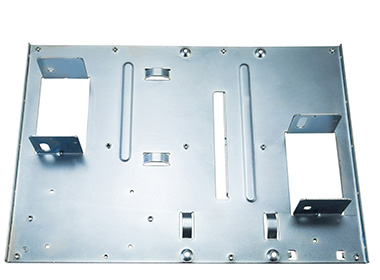

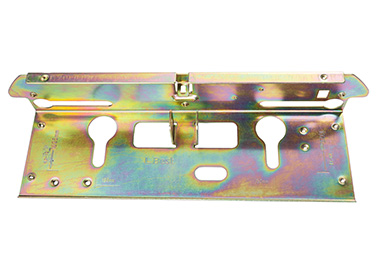

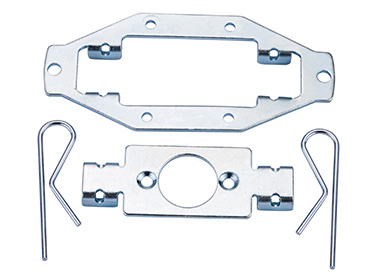

A Premium oferece fabricação de chapas metálicas de baixo volume e alto volume de peças pequenas a grandes e projetos complexos para aprimorar ainda mais nossas capacidades de conformação de precisão.

Nossa aplicação inclui:
